Re: Twin Force
« Reply #15 on: June 11, 2007, 12:18:55 PM »
teras vardaid ilmselt mõtled ...  mitme millimeetriseid seal oli ?
peab vist piiluma minema.
3mm ball endid on need head: http://www2.towerhobbies.com/cgi-bin/wti0001p?&W=000768649&I=LXJJ81&P=K
Logged

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #16 on: June 11, 2007, 08:27:10 PM »
neid oli seal igas mõõdus, kuni 5mm+ välja kindlasti
Logged
Twin Force
Axial Blazer

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #17 on: June 11, 2007, 10:03:21 PM »
Nonii, et teistel kah põnevam oleks, kergitan siin kalevit oma projekti arengusuundadelt.
Kõigepealt tagamaadest: Eelmisetel võistlustel sai selgeks, et ramm ei käi rahaliselt üle, et endale arvestatav vabaklassi crawler ehitada sel aasta. Niisiis hakkasin Danieli õhutusel piiluma 2.2 scale crawlerite poole. Tänuväärne www.kyoshomonster.com aitas sellele kaasa, kuna seal oli väga lihtsalt seletatud, et TwinForce sildade laiust on väga lihtne lühemaks ja ka pikemaks muuta. Sildade laiuse suurendamiseks on vaja Hobikeskusest osta 2 pikemat sillapoolt(u 150.- tk) ja 2 pikemat dogbone`i (hinda ei tea). Et aga sildasi lühemaks teha, on vaja pikemalt sillapoolelt jupp maha saagida ja lühema poole dogbone`d osta. Kui jutt sai segane, siis öelga, teen kõigile puust ja punaseks.
Ühesõnaga teen sellest autost 2.2 skaala crawleri.
Kõrgendatud tähelepanu juhtisin rehvidiameetrile. Ei tahaks, et diffri korpused hakkaks kive kraapima. Samas tahan reeglite piiresse jääda.
Kõige parem oleks Imexi All-t tire, (Diam:5.5") kuid seda on jube keeruline siia transada, kuna otse keegi seda ei tee ja Netikuller.ee tahab uskumatut hinda (4 rehvi hind oleks tulnud 1100eek).
Seega jäin towerist saadavate proline MOAB-ide juurde(Diam 5")


Kuna originaal 2-link vedrustusest tuleb silla kitsendamisest tulenevalt kindlasti loobuda, siis tellisin ka mõningad rod-endid


Kuna spur-i võlli kinnitus ei luba mootorit spuri-le nii lähedale, et saaks 9T pinioni panna, siis plaanisin 75T mootori ja u 14t pinion panna. 75T mootor pole aga toweris saadaval, eBays veelvähem.
Seega tellisin 35T mootori


mõningad pinionid


ja loomulikult GD600



...igaks juhuks sellele 1 pinion kah




Nagu näha, puudu on veljed, ning neid võib mulle ilusasti pakkuda. vaja oleks võimalikult väikese(või oli see suure) offsetiga velgi..uba selles, et sild üldlaiuses liiga laiaks ei jääks..muigu ei kvalifitseeru viimaks klassi reeglite tõttu sõitmagi(ületaks maksimum laiust)...nii et ootan, kui kellelgi miskit vedeleb

ahjaa, peaaegu oleks unustanud servo.
15kg torque@6v


ja keretöötlusvahendid


avaldage julgelt arvamust...
Indrek
« Last Edit: June 11, 2007, 10:12:13 PM by Indrek_S »
Logged
Twin Force
Axial Blazer

antix

  • Global Moderator
  • crawl team
  • *****
  • Posts: 543
  • kardaanid, amordid, sensorid ja harjad on kurjast
    • View Profile
Re: Twin Force
« Reply #18 on: June 11, 2007, 10:18:20 PM »
mina sain oma mootorid siit http://www.axiommotors.com/rock-crawler-motors-c-94_79.html
mootorid tunduvad head, aga erinevalt lubatust kulus tellimisest kättesaamiseni 4 nädalat  :-/
Logged

Daniel

  • Administrator
  • crawl team
  • *****
  • Posts: 537
    • View Profile
Re: Twin Force
« Reply #19 on: June 12, 2007, 10:24:08 AM »
Jahaaaa ....  :D
ma ei uskunud et mu jutt kuulajateni jõudis ...  aga näed ... usu mind sa ei kahetse
2.2 on väga võimekas masin - aga säilitab siiski realistliku välimuse ja ehitus tuleb kindlasti odavam - ning
sõtimis kohtade leidmine on tunduvalt lihtsam.
Samas kas ma ise just twin force silla potensiaali nii väikse ratta peale kulutaks on iseasi ... kas
odavam poleks wheelyking või PTI Goliath võtta aluseks ?

Rehvi valik sai sul väga hea - moab ruulib kividel.

35t mootor aga jääb vist liiga kiireks ... aga läbi Gd600 võibolla saab isegi hea - testimise asi rohkem
alati saab pinioni ja spur'i vahetada ...
ainuke asi et Gd600 välimine võll on 5mm mitte 3.2mm nagu tavalise pinioni oma ... seega mina olen
viilinud võlli õigesse mõõtu (veenud aga et ta tsentrisse jääks )

kui sillad oled ära lõiganud siis tõstan selle teema 2.2 alla.
Logged

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #20 on: June 12, 2007, 11:06:00 AM »
hea on selle asja juures see, et kui võtta Hobikast uued sillakorpused(pikem osa) u 300 eek 2tk, siis saab silla tagasi normaalmõõtu teha umbes poole tunniga.
Seega igavesti unversaalne värk.
Kui oleks 2 jooksu rattaid, siis saaks 2.2 võistluse ära pidada, sild laiaks teha ja kohe unlimited klassis võistelda :-)
« Last Edit: June 12, 2007, 11:07:03 AM by Indrek_S »
Logged
Twin Force
Axial Blazer

Daniel

  • Administrator
  • crawl team
  • *****
  • Posts: 537
    • View Profile
Re: Twin Force
« Reply #21 on: June 12, 2007, 11:25:53 AM »
Quote
Kui oleks 2 jooksu rattaid, siis saaks 2.2 võistluse ära pidada, sild laiaks teha ja kohe unlimited klassis võistelda :-)
2.2 ga on kindlasti lihtsam alustada - seega - hakka sildu lõikama  ;)

Võistlus reeglites on aga kirjas: "Sama sõidukit ei tohi võistluse ajal mitmes klassis kasutada."
Logged

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #22 on: June 12, 2007, 05:13:27 PM »
Põrgut, sain Towerist kirja, et krediitkaart(u-kaart) on aegunud, nüüd peab pikendama ja uue orderi vist tegema.

On kellegi ettepanekuid, mida võiks muuta?
Logged
Twin Force
Axial Blazer

Daniel

  • Administrator
  • crawl team
  • *****
  • Posts: 537
    • View Profile
Re: Twin Force
« Reply #23 on: June 13, 2007, 09:42:47 AM »
no kuna ma pole kindel mis sul kõik juba olemas siis selliseid asju soovitaks:
http://www2.towerhobbies.com/cgi-bin/wti0001p?&W=000768649&I=LXHFV9&P=K
http://www2.towerhobbies.com/cgi-bin/wti0001p?&W=000768649&I=LXJK62&P=K

kindlasti on midagi veel aga hetkel ei meenu
Logged

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #24 on: June 14, 2007, 07:33:01 PM »
Nüüd siis uuesti tellitud asjad,
ootan kuni kohale jõuavad ja eks siis on näha, mis veel puudu...
Logged
Twin Force
Axial Blazer

Daniel

  • Administrator
  • crawl team
  • *****
  • Posts: 537
    • View Profile
Re: Twin Force
« Reply #25 on: June 19, 2007, 08:09:15 AM »
järgmiseks võistluseks sa seda masinat veel 2.2 klassi kyll ei jõua
toweril on mingi jube transa aeg tekkinud - yle 4 nädala pead ikka umbes ootama :(
aga seniks pane sillad ikka lukku ja viska see keskmine differ põõsasse - saad natuke ikka sõita
sest sõiduoskus loeb palju ;)
Logged

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #26 on: June 21, 2007, 05:45:10 PM »
Õnneks tellisin Servo ja Mootori (Integy omasi ei pakutud, pakkuda oli miski "revolver" crawleri mootor) eBayst.
Ehk et auto saaks nii võimsamaks, kui ka aeglasemaks juba järgmiseks korraks. Ahjaa... ja paremini keeravamaks.
Kere sain juba peale, hetkel pusin nn põhjakaitse kallal. See peaks siis kaitsma käigukasti(ketti) ja keskdifrit kivide eest. Vaatasin, et ideaalselt sobib selleks nn stange, mida ma ette ei pannud.

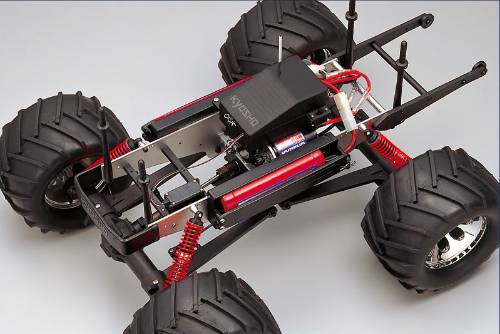

Stange näha raame eesotsas siin pildil


ta on küll plastikust, kuid selle hooaja peab ehk vastu.
« Last Edit: June 21, 2007, 05:46:23 PM by Indrek_S »
Logged
Twin Force
Axial Blazer

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #27 on: July 02, 2007, 04:09:54 PM »
Täna sain kätte servo



datasheet on siin:

Dimension : 40.6mm*19.8mm*37.8mm
Weight : 56g
Operating Speed (4.8V no load) : 0.17sec / 60 degrees
Operating Speed (6.0V no load) :  0.13sec / 60 degrees
Stall Torque (4.8V) : (13kg/cm)
Stall Torque (6.0V) : (15kg/cm)
Temperature Range : -30 to +60 Degree C
Dead Band Width : 4ms
Operation Voltage : 3.5 - 8.4Volts

panin külge...jõudu on tõesti väga palju sellel

PS maksis see 11 EUR + transa 4 EUR....kui vastu peab, siis on hea diil küll, peaks mainima

http://stores.ebay.com/RVMShop-Store

Logged
Twin Force
Axial Blazer

Indrek_S

  • crawl team
  • *
  • Posts: 381
  • only shafty
    • View Profile
Re: Twin Force
« Reply #28 on: July 03, 2007, 09:01:27 PM »
Täna siis käisin pisut tuulutamas oma autot:









Tegin ka mõningad järeldused:

Uus servo töötas hästi, vähemalt minu arust.
Mootor on nii krdi jõuetu, et jube. Kiiremas korras on vaja peale saada hea pöördemomendiga mootor...või kaks
Rehvid on vaja velgede külge liimida, muidu käivad veljed kogu aeg rehvi sees ringi.
One-way-unit on vaja kiiremas korras ära likvideerida.
3000 mAh aku peab vastu umbes täpselt 20 minutit.

Lõpkokkuvõttes loodan, et mootor jõuab enne tulevast põhapäeva ikka kohale, muidu läheb väga raskeks.
Logged
Twin Force
Axial Blazer

antix

  • Global Moderator
  • crawl team
  • *****
  • Posts: 543
  • kardaanid, amordid, sensorid ja harjad on kurjast
    • View Profile
Re: Twin Force
« Reply #29 on: July 03, 2007, 11:55:38 PM »
Rõõm kuulda, et projekt edeneb. Ise ootan ka, et towerist kaup enne pühapäeva saabuks, aga tundub üsna tühja lootusena.

Ise ei ole kordagi rehvi velje peal ringi või maha saanud. Ei tea kas on liiga aeglase mootori tunnus?   ::)
